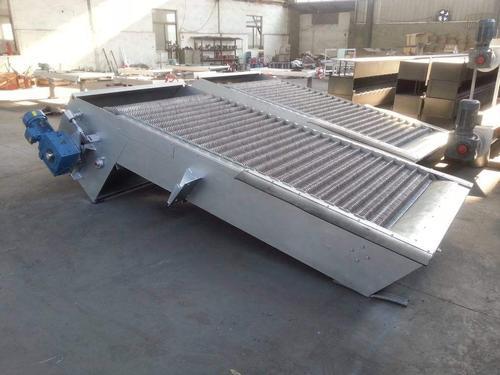

网板格栅由机架、驱动系统、网板系统、反冲洗系统、除渣系统和电子控制系统由六部分组成。减速电机带动链轮转动，链轮带动网板连续转动，污水从进水口进入格栅，经网板过滤后流出网板外。污水截流在同一块板的内表面，并随筛板连续旋转至顶部；反冲洗系统冲洗搓板的外侧，污水在冲洗水的作用下冲入集渣槽，流出排污口。
网板格栅的网板系统：
转轮内套为尼龙注塑件。为了提高耐磨性，外套采用了悬挂胶处理。橡胶层具有良好的弹性，大大延长了其使用寿命，保护了导轨表面。链扳手是一种结构设计独特的聚乙烯注塑件。在格栅旋转过程中能很好地密封导轨端面，防止污物进入导轨造成过滤水污染和导轨磨损。网板是整个网架的核心部件。非金属注射件用于减轻整个机器的重量。同时，模块化设计有利于网格系统的安装和维护。
网板格栅的处理流程：
在城市污水处理过程中，需要专业的设备来完成处理过程，提高处理速度，使污水处理工作更加彻底、高效。在过去，这些操作中使用的设备有很大的技术缺陷。随着科学技术的不断进步，人们对污水处理工作的要求也越来越高。很多地方已经开始选择格栅，格栅设备有着广泛的应用，适合食品加工单位和造纸工业使用，设备选型技术先进，所以在污水处理过程中更为高效方便。在安装和使用网板格栅之前，必须对产品的工作原理和技术特性有一定的了解。设备启动后，电网设备可连续不间断运行。该设备由许多不同的耙组件组成。运行时，污水在电机的驱动下进行处理。耙齿间距可随意选择，也可根据实际需要确定。该系统能达到较好的过滤效果，使固液分离操作更加完善。
