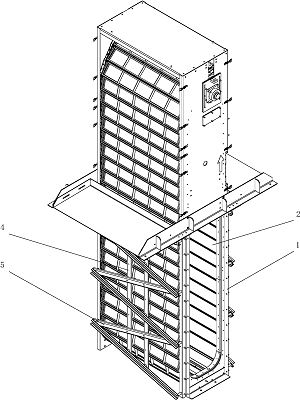

内进流网板细格栅主要由驱动装置、机架、牵引链、带升降台阶的筛网、清洗系统和电控系统组成。驱动电机安装在机架的正主轴上。在传动链的驱动下，两侧的筛板从底部到顶部将其长度范围内的污垢抽出。到达顶部后，通过链轮的转动功能，自动排出顶部清洗装置清洗水下的污垢。炉渣水排入两侧筛板之间的集渣池，然后流出机器。
内进流网板细格栅驱动装置位于机架上部，为进口sew轴装减速机。在车架的前后两侧设有螺旋式调整装置，用于调整传动链的松紧度。
内流式筛板格栅除污机机架是由不锈钢板与型钢组装焊接而成的整体矩形刚性结构。在机架下部的面向水端打开进水口，在机架前后壁板上设有导轨，上部还设有内部集渣池，集渣池延伸至机器外部。框架安装在格栅井的中心，框架两侧与格栅井的间隙是格栅过滤水的通道。框架面向水端两侧设有导向挡板，可防止漂浮垃圾在流动时通过。
主动链轮和导向装置分别放置在车架两侧的上部和下部。阶梯筛板采用astm304不锈钢制造。筛面为规则排列的小孔，具有通水、截污的功能。阶梯式筛网表面可保留大量污垢。为内进流网板细格栅建立了可靠的洗涤系统。中压清洗系统与滤网同时启动和停止，有效地去除滤网所保留的大部分污垢。高压清洗系统去除一些难以去除的污垢，保证网孔再生。
